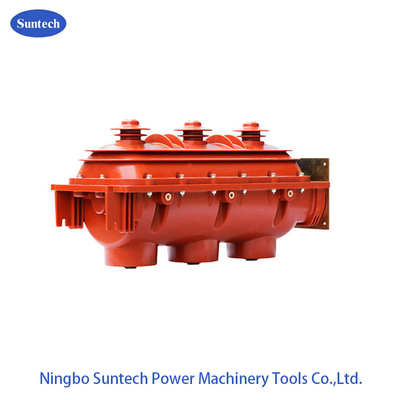

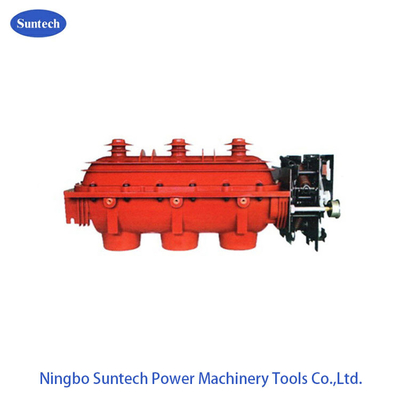

Kapalı Yüksek Gerilim SF6 Gaz Yalıtımlı Yük Ayırıcı Anahtarı

Kapalı AC Yüksek Gerilim SF6 Gaz Yalıtımlı Yük Ayırıcı Anahtarı

FLN tipi kapalı yüksek gerilim AC yük kesici anahtarı, uluslararası yeni teknolojiye atıfta bulunur ve Çin'in elektrik güç sistemindeki ilgili standartlara göre anahtarlama ekipmanını geliştirir.Performans göstergeleri IEC420, 694,129 ve ulusal standartlar GB3804-2004“3.6kV-0.5kV yüksek gerilim AC yük kesici anahtarı” GB1985-2004“yüksek gerilim AC izolasyon anahtarı ve topraklama anahtarı” GB/ T1 1022-1999“ortak yüksek voltajlı şalt ve kontrol ekipmanı standartları için teknik gereksinimler". Bu, ana anahtarlama elemanı RMU'dur. Yük kesici anahtar, kapılar, alt geçit, topraklamadan oluşan çok işlevli bir orta gerilim şalt cihazıdır. epoksi reçine muhafazası, ürün kalitesini sağlamak, güvenilirliği artırmak, bakım gerektirmemek için yukarıdaki üç işlevi gerçekleştirmek için minimum parçalarla SF6 gazı,0.05MPa ile doldurulur.Normal koşullarda 20 yıldan fazla güvenli bir şekilde çalıştırılabilir.

Temel Fonksiyonlar ve Özellikler

1. Yük kesici şalter, aşağıdaki üç tür çalışma durumu ile çift kırılmalı, döner hareketli kontak yapısını uyarlar: Kapatma, açma, topraklama.

2. SF6 gazının ark söndürme ve yalıtım ortamı olarak kullanılması, ana devre epoksi dizginlerini dökerek üst ve alt gövde tarafından sızdırmaz hale getirilir, iletken fonksiyon dış etkilerden etkilenmez.

3. İyi güvenlik performansı.İç ark meydana gelirse, muhafazanın bir iç yapısı zayıf noktası vardır, aceleyle açılır, kabin tarafından panjurun üstüne akar kırmızı açık hava aşırı basınç akımı kabinin dışına yönlendirilir, şalter kabininin güvenlik kontrollerini sağlayın.

4. Yük kesici şalter, kapıları, açmayı, topraklama şalterini üçü bir arada, epoksi reçine muhafazasında kapsüllenmiş SF6 gazı ile doldurulmuş, üç konumlu kilitleme, kompakt yapı, yüksek güvenlik ve güvenilirlik ayarlar.

5. Küçük boyutlu, hafif, bakım gerektirmeyen, kullanımı kolay ve güvenli.
