Menşe yeri: | Ningbo, Çin |
Marka adı: | Suntech |
Sertifika: | ISO |
Model numarası: | FZ(R)N21-40,5 |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | Vakaları Dışa Aktarma |
Teslim süresi: | Ödeme yapıldıktan 25-30 gün sonra |
Ödeme koşulları: | L / C, T / T, Western Union, MoneyGram |
Yetenek temini: | Ayda 6000pcs |
ad: | Alternatif Akım Yük Anahtarı | rakım: | 1000 milyonun altında |
---|---|---|---|
Ortam sıcaklığı: | -40℃-+40℃ | kullanım: | Elektrik Sitesi |
Vurgulamak: | Uzaktan Kumandalı Vakum Yük Ayırıcı Anahtarı,40.5KV Vakum Yük Ayırıcı Anahtarı,40.5KV Kapalı Yük Ayırıcı Anahtarı |

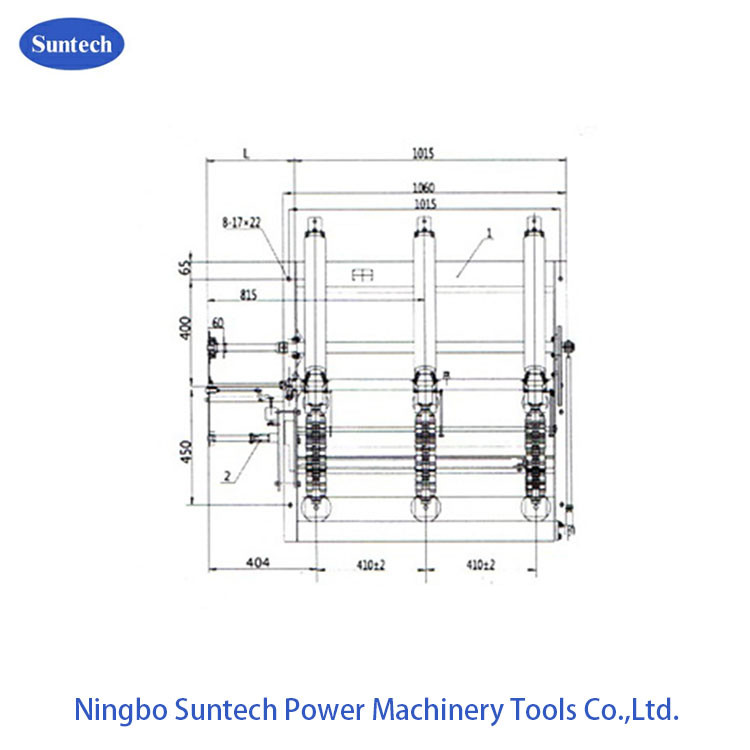

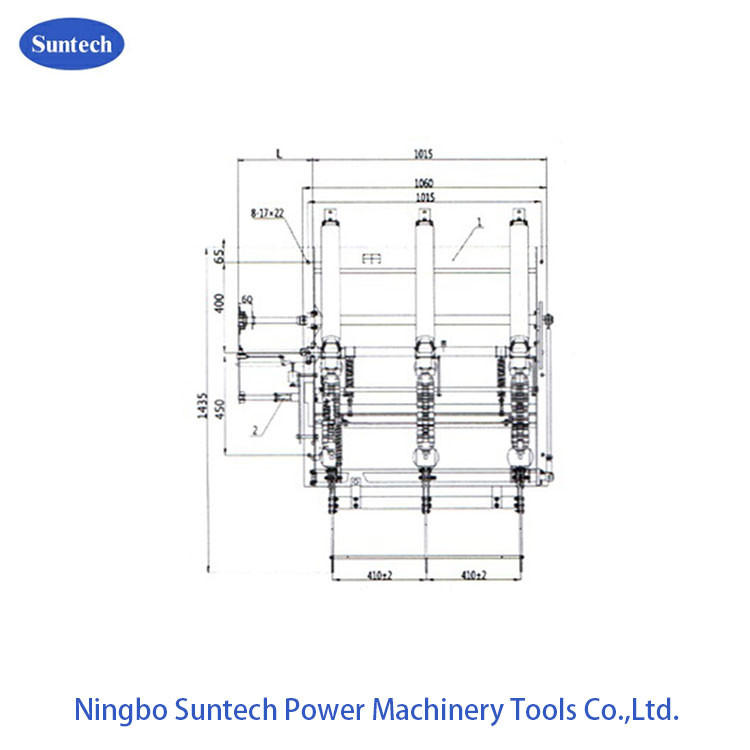

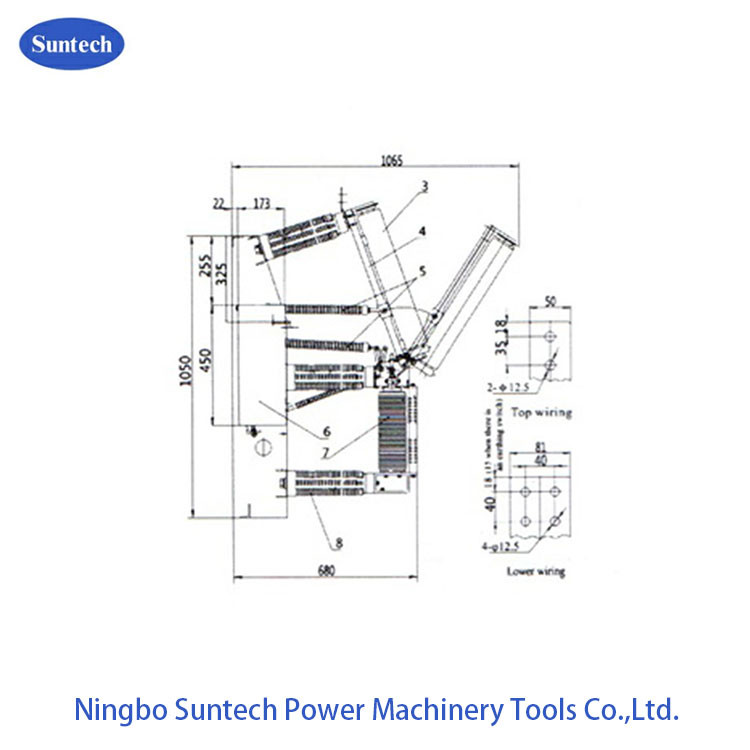

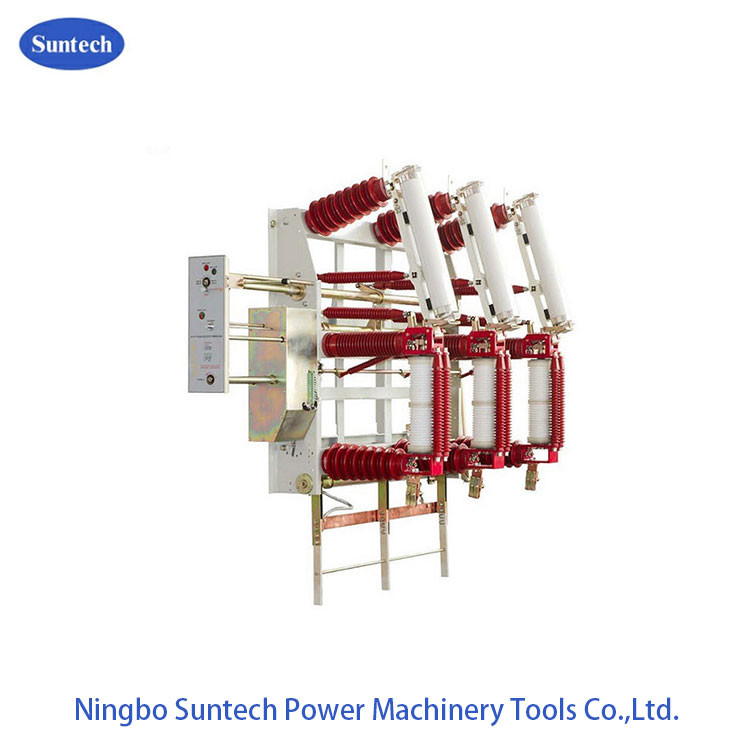

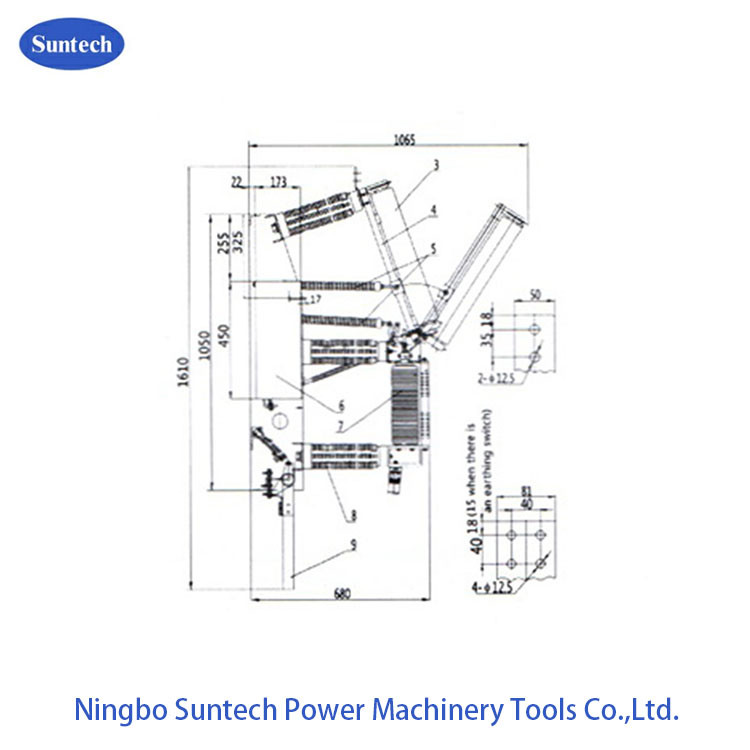

40.5KV Uzaktan Kumanda Yüksek Gerilim AC Kapalı Vakum Yük Kesme Anahtarı
FZ(R)N21-40.5D iç mekan yüksek voltajlı ac vakum yük anahtarı-sigorta kombinasyonu (kısaca "kombinasyon") AC frekansı 50 Hz ve anma gerilimi 40,5 kV olan güç sistemlerinde yük akımlarını kesmek için kullanılır, aşırı yük akımları ve kısa devre akımları.Özellikle kontrol, yağsız, bakım gerektirmeyen, sık çalıştırılan ve halka şebeke güç kaynağı üniteleri ve terminal güç kaynağı trafoları için koruma gerektiren yerler için geçerlidir.
Kombinasyon, büyük kesme kapasitesi, yüksek güvenlik ve stabilite, uzun elektrik ömrü, sık çalıştırma desteği, daha az bakım vb. ile karakterize edilir. Görünür bir izolasyon aralığına, yapma kabiliyetine sahip bir topraklama anahtarına, bir elektrikli yay aktüatörüne ve uzaktan kumanda kabiliyetine sahiptir. .
1.1 Teknik parametreler
madde | Birim | Referans değeri | |
anma gerilimi | kV | 40.5 | |
Orantılı frekans | Hz. | 50 | |
Sigortanın anma maksimum akımı | A | 63 | |
Yalıtım seviyesi | 1dk güç frekansı dayanım gerilimi | kV | Vakum aralığı, kutuplar arası, kutuptan toprağa: 95;izolasyon boşluğu: 110 |
Yıldırım darbe dayanım gerilimi | kV | Vakum aralığı, kutuplar arası, kutuptan toprağa: 185;izolasyon boşluğu: 215 | |
Anma tepe dayanma akımı | kA | 50 | |
4s anma kısa süreli dayanım akımı | kA | 20 | |
Aktif yükün anma kesme akımı | A | 1250 | |
Anma kapalı döngü kesme akımı | A | 1250 | |
Şarj sırasında kablonun anma kesme akımı | A | 21 | |
Anma kısa devre kesme akımı | kA | 31.5 | |
Anma aktarım akımı | A | 1200 | |
sigorta modeli | XRNT3A-40.5/Δ-31.5 | ||
Sigorta karşılığı çıkış enerjisi | J | 2-5 | |
Anma kısa devre yapma akımı | kA | 80(beklenen tepe değeri) | |
Topraklama anahtarının anma tepe dayanma akımı | kA | 50 | |
Topraklama anahtarının 4s anma kısa süreli dayanma akımı | kA | 20 | |
Yardımcı devrenin anma gerilimi (DC veya AC) | V | 220;110 | |
mekanik ömür | döngüler | 10000 |
1.2 Vakum yük anahtarının teknik parametreleri
Kalem | Birim | Referans değeri |
İletişim eksikliği | mm | 17±1 |
Temas yayının sıkıştırma hareketi | mm | 4±1 |
Ortalama yapım hızı | Hanım | 0,6±0,2 |
Ortalama kırılma hızı (boşluk: 6mm) | Hanım | 1,5±0,2 |
Mola zamanı | Hanım | ≤60 |
Üç fazın kontaklarının senkronize olmayan şekilde yapılması/kesilmesi | Hanım | ≤2 |
Temas kurmada sıçrama süresi | Hanım | ≤3 |
Canlı parçalar ve fazdan toprağa mesafe arasındaki mesafe | mm | ≥300 |
Üst ve alt braketler arasındaki devre direnci | μΩ | ≤80 |
Ürün standartları |
1. GB 16926- 1997 Yüksek voltajlı alternatif akım yük anahtarı-sigorta kombinasyonları 2. IEC 60420 Yüksek voltajlı değişen akım yük anahtarı-sigorta kombinasyonları |
Ortam durumu |
1. Rakım: 1000M'nin altında. 2. Ortam sıcaklığı: -40℃-+40℃. 3. Havanın bağıl nemi: aylık≤%90, günlük≤%95. |
